CM/M系列步進驅動器
支持脈沖+方向（PLS+DIR)、正反向脈沖（CW/CCW)
脈沖動態濾波，低速運行更平穩
寬電壓信號輸入，接線更簡單
| 驅動器列表 | |||||||
| 系列 | 相數 | 規格型號 | 峰值電流 | 電壓 | 細分數 | 重量 | 外形尺寸 |
| （Kg) | (mm) | ||||||

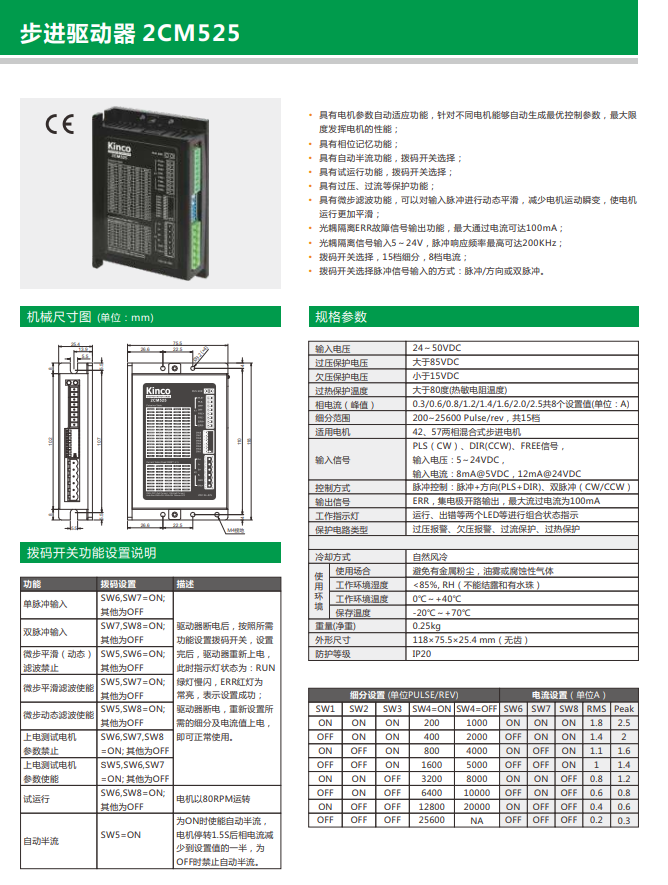

| CM系列 | 2相細分型 | 2CM525 | 0.3-2.5A | 24-50VDC | 200-25600 | 0.25 | 118X75.5X25.4 |

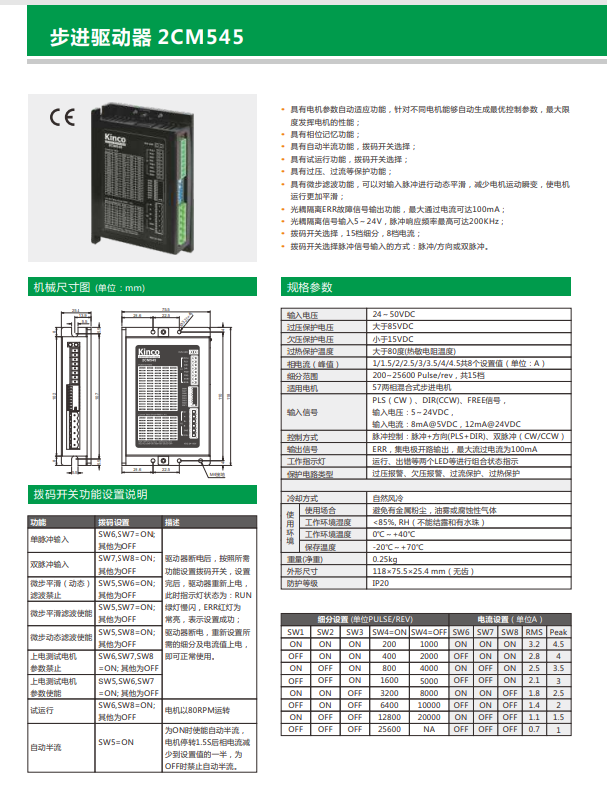

| 2CM545 | 1-4.5A | ||||||

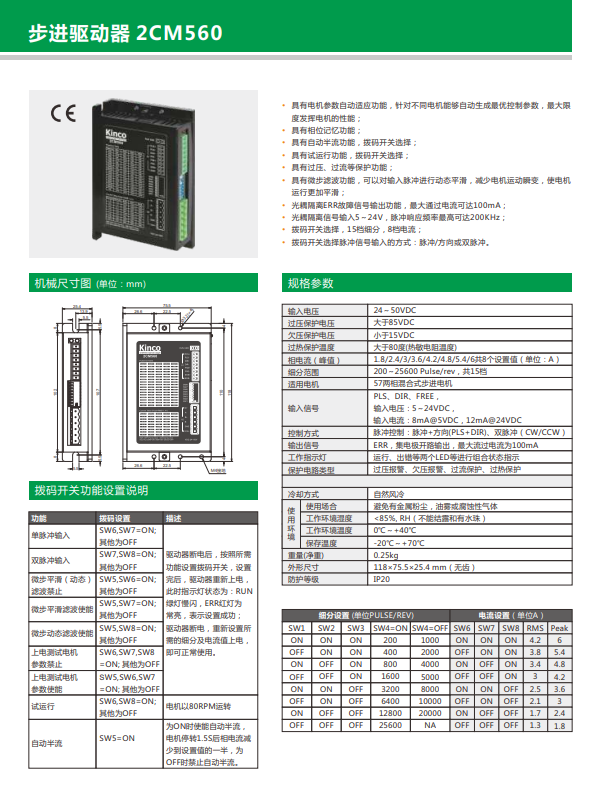

| 2CM560 | 1.8-6A | ||||||

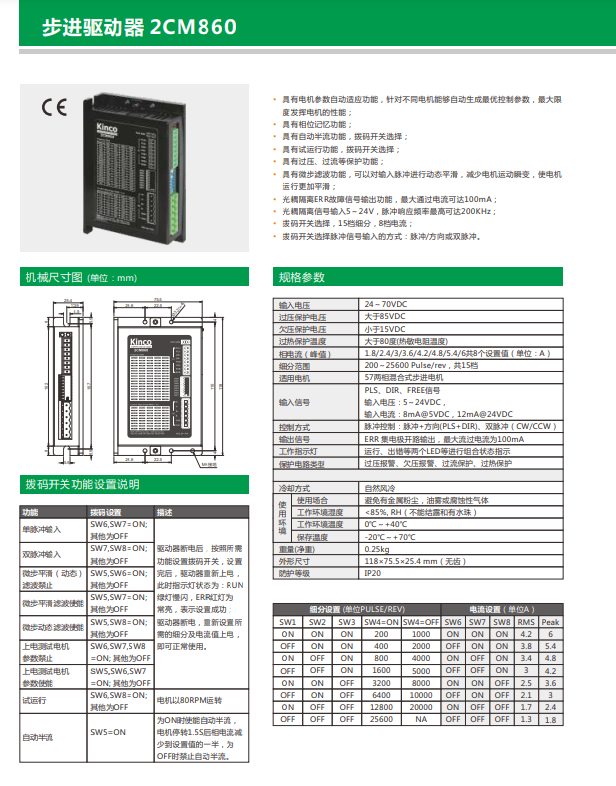

| 2CM860 | 1.8-6A | 24-70VDC | |||||

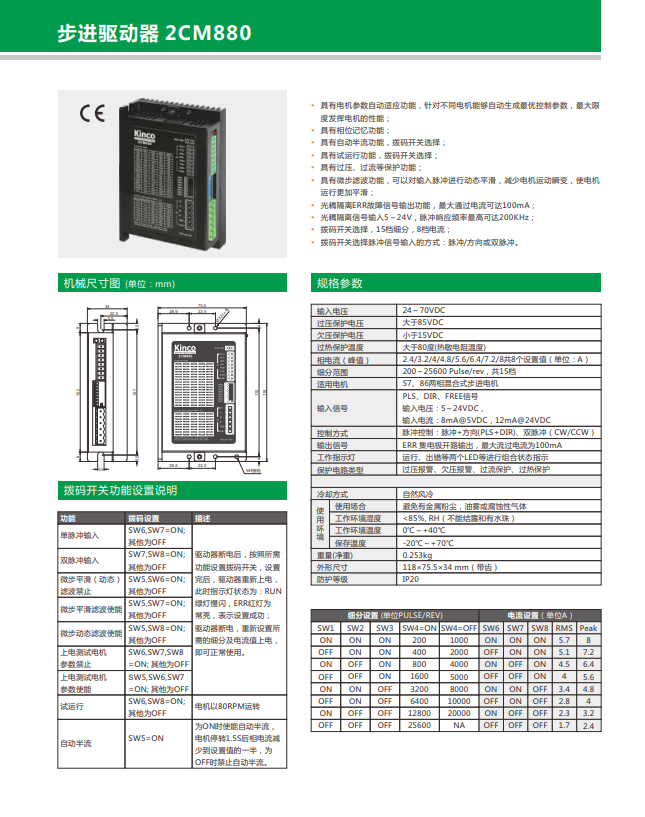

| 2CM880 | 2.4-8A | 24-70VDC | 0.253 | 118X75.5X34 | |||
| 2CM0870 | 2.4-7.2A | 18-80VAC | 400-51200 | 0.696 | 151X97.5X57.5 | ||
| 3相細分型 | 3CM880 | 2.4-8A | 24-70VDC | 400-25600 | 0.253 | 118X75.5X34 | |
| 2&3相細分型 | CM422B | 0.1-2.5A | 12-40VDC | 200-65535 | 0.11 | 93X56X21 | |
| CM422C | 0.1-2.5A | 12-40VDC | 200-65535 | 0.11 | |||
| CM880A | 0.15-8A | 24-70VDC | 200-65535 | 0.29 | 108X75.5X34（帶齒） | ||
| CM880B | 0.253 | 118X75.5X34(帶齒） | |||||
| CM880C | |||||||
| M系列 | 2相細分型 | 2M412 | 0.2-1.2A | 12-40VDC | 400-51200 | 0.13 | 76X60X35.2 |
| 2相整半步型 | 2H1160 | 2.5-6.5A | 60-123VAC | 200-400 | 1.77 | 200X123X86.5 | |
| 2相細分型 | 2M1180N | 4.5-8A | 77-123VAC | 400-25600 | 1.5 | 201X147X66 | |
| 2M2280N | 4.5-8A | 220VAC±15% | 400-25600 | ||||
| 3相細分型 | 3M2280N | 2.8-8A | 220VAC±15% | 400-20000 | |||
■ 主要特性
? 支持脈沖+方向（PLS+DIR)、正反向脈沖（CW/CCW)；
? 脈沖動態濾波，低速運行更平穩；
? 寬電壓信號輸入，接線更簡單；
? 針對不同電機自動生成優控制參數，運行更平滑；
? 體積小巧節省安裝空間。

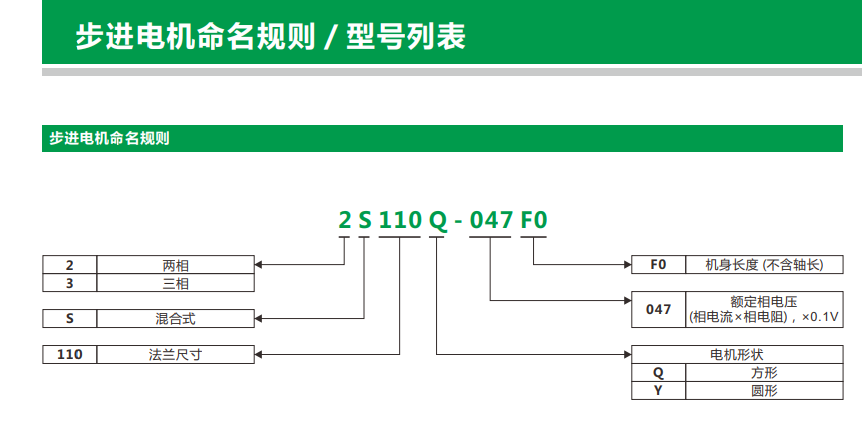

| 步科步進電機選型對照表 | |||||||||||||||||||
| 相數 | 法蘭 | 型號 | 保持扭矩 | 2CM545 | 2CM860 | 3CM880 | 2M412 | 2M1180N | 3M2280N | CM422B | CM880A | FM860-AA-000 | |||||||
| CM880B | FM860-LA-000 | FM560-EA-000 | |||||||||||||||||
| 2CM525 | 2CM560 | 2CM880 | 2CM0870 | 2H1160 | 2M2280N | CM422C | CM880C | FM880-EA-000 | |||||||||||
| 峰值電流 | 0.3-2.5A | 1-4.5A | 1.8-6A | 1.8-6A | 2.4-8A | 2.4-7.2A | 2.4-8A | 0.1-2.5A | 2.5-6.5A | 4.5-8A | 4.5-8A | 2.8-8A | 0.1-2.5A | 0.15-8A | 0.15-8A/0.1-10A | 0.1-6A | |||
| 兩相 | 42 | 2S42Q-0240 | 0.22N.m | √ | √ | √ | √ | √ | √ | ||||||||||
| 2S42Q-0348 | 0.34N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 57 | 2S57Q-0541 | 0.5N.m | √ | √ | √ | √ | √ | √ | |||||||||||
| 2S57Q-0956 | 0.9N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 2S57Q-1376 | 1.3N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 2S57Q-2280 | 2.2N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 2S57Q-25B2 | 2.5N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 86 | 2S86Q-3465 | 3.4N.m | √ | √ | √ | √ | √ | √ | √ | ||||||||||
| 2S86Q-4580 | 4.5N.m | √ | √ | √ | √ | √ | √ | √ | |||||||||||
| 2S86Q-85B8 | 8.5N.m | √ | √ | √ | √ | √ | √ | √ | |||||||||||
| 2S86Q-051F6 | 12.8N.m | √ | √ | √ | √ | √ | √ | √ | |||||||||||
| 110 | 2S110Q-03999 | 11.7N.m | √ | √ | √ | ||||||||||||||
| 2S110Q-047F0 | 21N.m | √ | √ | √ | |||||||||||||||
| 2S110Q-054K1 | 30N.m | √ | √ | √ | |||||||||||||||
| 130 | 2S130Y-063R8 | 40N.m | √ | ||||||||||||||||
| 三相 | 57 | 3S57Q-04056 | 0.9N.m | √ | √ | √ | |||||||||||||
| 3S57Q-04079 | 1.5N.m | √ | √ | √ | |||||||||||||||
| 85 | 3S85Q-04097 | 4N.m | √ | √ | √ | ||||||||||||||
| 3S85Q-040F7 | 7.5N.m | √ | |||||||||||||||||
