TK86
-
TK86步進驅動器，基于TI公司32位DSP處理芯片的平臺，采用內部PID電流控制算法設計,具有優異的性能表現。內置微細分技術和上電參數自動整定功能使得驅動器具有低噪音、低振動、低發熱和高速大力矩輸出的特點，能夠很好的適應于步進電機的大部分運用場合。
-
脈沖模式：單脈沖/雙脈沖/正交脈沖
-
信號電平：3.3~24V兼容
-
典型應用：雕刻機、打標機、切割機、激光設備、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
| TK系列開環驅動器 | TK86 |
| 驅動器功能 | 操作說明 |
| 微步細分數設定 | Sw5-SW8四個撥碼開關用來選擇共16檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分數的設定如下： |
| 400-40000步數/轉 | |
| 輸出電流設定 | |
| 電流峰值2.40-7.20A | |
| 自動半流功能 | 用戶可通過SW4來設定驅動器的自動辦流功能。off表示靜態電流設為工作電流的一半，on表示靜態電流與工作電流相同。一般用途中應將SW4設成off,使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流減半。 |
| 信號接口 | PUL+和PUL-為控制脈沖信號正端和負端；DIR+和DIR-為方向信號正端和負端；ENA+和ENA-為使能信號的正端和負端。 |
| 脈沖模式 | 單脈沖/雙脈沖/正交脈沖 |
| 電平信號 | 3.3~24V兼容，無需串聯電阻。 |
| 電機接口 | A+和A-接步進電機A相繞組的正負端；B+和B-接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
| 電源接口 | 供電電源交直流通用，TK86工作電壓范圍建議為直流24~80VDC或交流18~60VAC,電源功率大于200W。 |

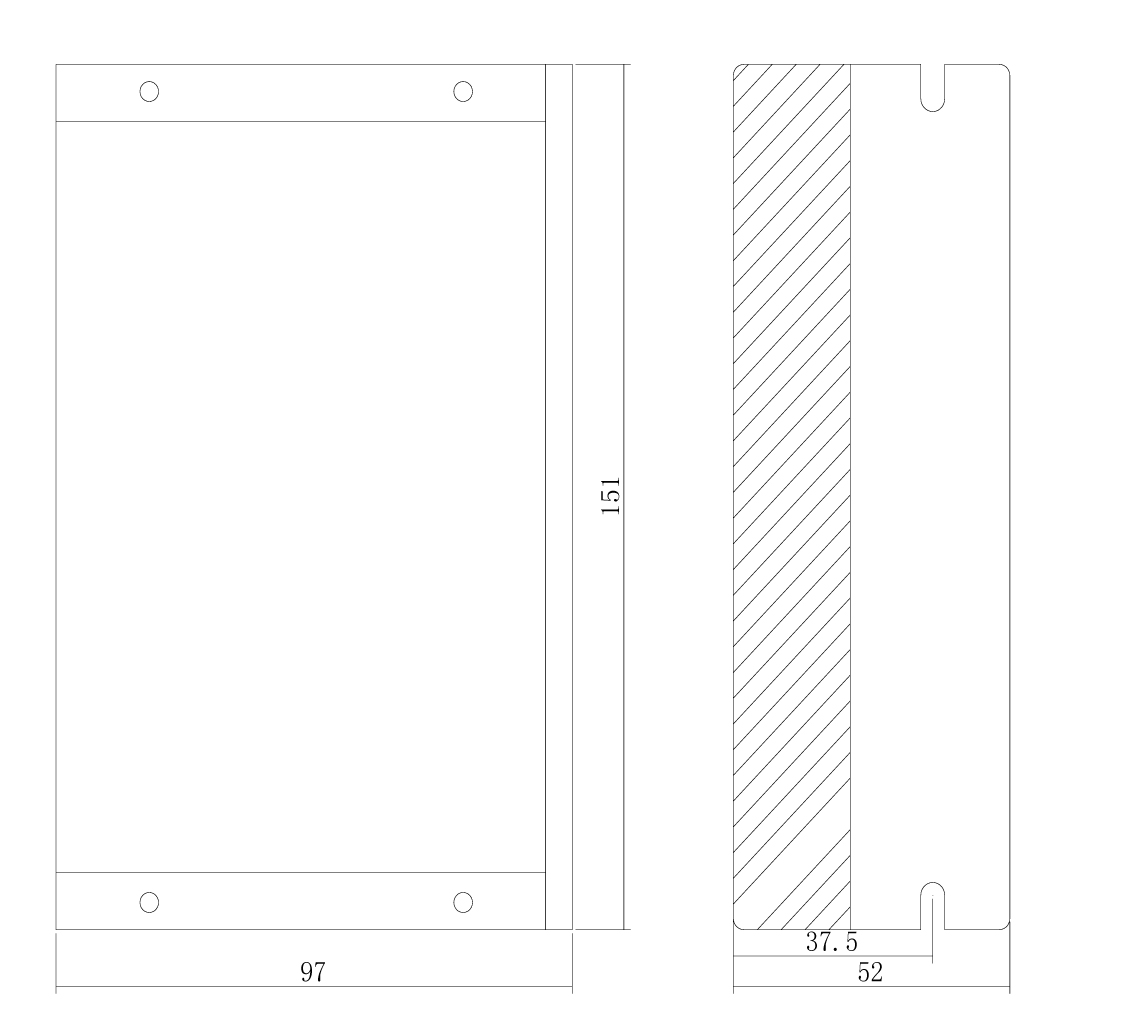

| 安裝說明 | 驅動器的外形尺寸為：151×97×52mm,安裝孔距為142mm。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
-
TK86步進驅動器，基于TI公司32位DSP處理芯片的平臺，采用內部PID電流控制算法設計,具有優異的性能表現。內置微細分技術和上電參數自動整定功能使得驅動器具有低噪音、低振動、低發熱和高速大力矩輸出的特點，能夠很好的適應于步進電機的大部分運用場合。
-
脈沖模式：單脈沖/雙脈沖/正交脈沖
-
信號電平：3.3~24V兼容
-
典型應用：雕刻機、打標機、切割機、激光設備、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
