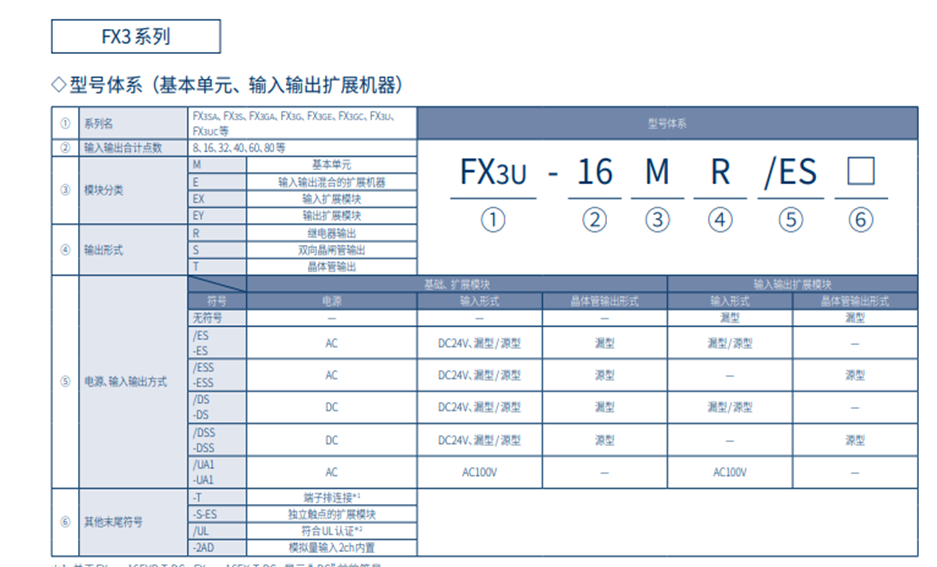

MELSEC-FX3U
| 項目 | 輸入輸出點數 | 輸入點數 | 輸出點數 | 電源 | 輸出形式 | 消耗電量 | 重量 | 外形尺寸 （W x H x D）mm |
| 16點基本單元 | ||||||||
| FX3U-16MR/ES-A | 16點 | 8點 | 8點 | AC100～240V | 繼電器輸出 | 30W | 0.60kg | 130 x 90 x 86 |
| FX3U-16MT/ES-A | AC100～240V | 晶體管輸出（漏型） | 30W | |||||
| FX3U-16MR/DS | DC24V | 繼電器輸出 | 25W | |||||
| FX3U-16MT/DS | DC24V | 晶體管輸出（漏型） | 25W | |||||
| FX3U-16MT/DSS | DC24V | 晶體管輸出（源型） | 25W | |||||
| FX3U-16MT/ESS | AC100～240V | 晶體管輸出（源型） | 30W | |||||
| 項目 | 輸入輸出點數 | 輸入點數 | 輸出點數 | 電源 | 輸出形式 | 消耗電量 | 重量 | 外形尺寸 （W x H x D）mm |
| 32點基本單元 | ||||||||
| FX3U-32MR/DS | 32點 | 16點 | 16點 | DC24V | 繼電器輸出 | 30W | 0.65kg | 150 x 90 x 86 |
| FX3U-32MR/ES-A | AC100～240V | 繼電器輸出 | 35W | |||||
| FX3U-32MT/DSS | DC24V | 晶體管輸出（源型） | 30W | |||||
| FX3U-32MT/DS | DC24V | 晶體管輸出（漏型） | 30W | |||||
| FX3U-32MT/ESS | AC100～240V | 晶體管輸出（源型） | 35W | |||||
| FX3U-32MT/ES-A | AC100～240V | 晶體管輸出（漏型） | 35W | |||||
| FX3U-32MS/ES | AC100～240V | 雙向晶閘管輸出 | 35W | |||||
| FX3U-34MR/UA1 | 34點 | AC100～240V | 繼電器輸出 | 35W | 0.85kg | 182 x 90 x 86 | ||
| 項目 | 輸入輸出點數 | 輸入點數 | 輸出點數 | 電源 | 輸出形式 | 消耗電量 | 重量 | 外形尺寸 （W x H x D）mm |
| 48點基本單元 | ||||||||
| FX3U-48MR/DS | 48點 | 24點 | 24點 | DC24V | 繼電器輸出 | 35W | 0.85kg | 182 x 90 x 86 |
| FX3U-48MT/DSS | 晶體管輸出（源型） | |||||||
| FX3U-48MT/DS | 晶體管輸出（漏型） | |||||||
| FX3U-48MR/ES-A | AC100～240V | 繼電器輸出 | 40W | |||||
| FX3U-48MT/ESS | 晶體管輸出（源型） | |||||||
| FX3U-48MT/ES-A | 晶體管輸出（漏型） | |||||||
| 項目 | 輸入輸出點數 | 輸入點數 | 輸出點數 | 電源 | 輸出形式 | 消耗電量 | 重量 | 外形尺寸 （W x H x D）mm |
| 64點基本單元 | ||||||||
| FX3U-64MR/DS | 64點 | 32點 | 32點 | DC24V | 繼電器輸出 | 40W | 1.00kg | 220 x 90 x 86 |
| FX3U-64MR/ES-A | AC100～240V | 繼電器輸出 | 45W | |||||
| FX3U-64MT/DSS | DC24V | 晶體管輸出（源型） | 40W | |||||
| FX3U-64MT/DS | DC24V | 晶體管輸出（漏型） | 40W | |||||
| FX3U-64MT/ESS | AC100～240V | 晶體管輸出（源型） | 45W | |||||
| FX3U-64MT/ES-A | AC100～240V | 晶體管輸出（漏型） | 45W | |||||
| FX3U-64MS/ES | AC100～240V | 雙向晶閘管輸出 | 45W | |||||
| FX3U-64MR/UA1 | AC100～240V | 繼電器輸出 | 45W | 285 x 90 x 86 | ||||
| 項目 | 輸入輸出點數 | 輸入點數 | 輸出點數 | 電源 | 輸出形式 | 消耗電量 | 重量 | 外形尺寸 （W x H x D）mm |
| 80點基本單元 | ||||||||
| FX3U-80MR/DS | 80點 | 40點 | 40點 | DC24V | 繼電器輸出 | 40W | 1.2kg | 285 x 90 x 86 |
| FX3U-80MR/ES-A | AC100～240V | 繼電器輸出 | 45W | |||||
| FX3U-80MT/DSS | DC24V | 晶體管輸出（源型） | 40W | |||||
| FX3U-80MT/DS | DC24V | 晶體管輸出（漏型） | 40W | |||||
| FX3U-80MT/ESS | AC100～240V | 晶體管輸出（源型） | 45W | |||||
| FX3U-80MT/ES-A | AC100～240V | 晶體管輸出（漏型） | 45W | |||||
| 項目 | 輸入輸出點數 | 輸入點數 | 輸出點數 | 電源 | 輸出形式 | 消耗電量 | 重量 | 外形尺寸 （W x H x D）mm |
| 128點基本單元 | ||||||||
| FX3U-128MR/ES-A | 128點 | 64點 | 64點 | AC100～240V | 繼電器輸出 | 65W | 1.8kg | 350 x 90 x 86 |
| FX3U-128MT/ESS | 晶體管輸出（源型） | |||||||
| FX3U-128MT/ES-A | 晶體管輸出（漏型） | |||||||
| 擴展設備 | 輸出擴展模塊 | 輸入輸出擴展單元 | ||
| 輸入擴展設備： | FX2N-8EYR | FX2N-32ER | ||
| FX2N-8EX | FX2N-8EYT | FX2N-32ES | ||
| FX2N-8EX-ES/UL | FX2N-8EYT-H | FX2N-32ET | ||
| FX2N-8EX-UA1/UL | FX2N-8EYR-ES/UL | FX2N-32ER-ES/UL | ||
| FX2N-16EX | FX2N-8EYT-ESS/UL | FX2N-32ET-ESS/UL | ||
| FX2N-16EX-C | FX2N-8EYR-S-ES/UL | FX2N-48ER | ||
| FX2N-16EXL-C | FX2N-16EYR | FX2N-48ET | ||
| FX2N-16EX-ES/UL | FX2N-16EYT | FX2N-48ER-ES/UL | ||
| FX2N-16EYT-C | FX2N-48ET-ESS/UL | |||
| 輸入輸出模塊擴展： | FX2N-16EYS | FX2N-48ER-UA1/UL | ||
| FX2N-8ER | FX2N-16EYR-ES/UL | FX2N-48ER-D | ||
| FX2N-8ER-ES/UL | FX2N-16EYT-ESS/UL | FX2N-48ET-D | ||
| FX2N-48ER-DS | ||||
| FX2N-48ET-DSS | ||||
| 特殊擴展模塊/單元 | 電源擴展單元 | |||
| ●模擬量 A/D轉換 | ●OAD/DA混合 | ●定位控制 | ●通訊/網絡 | FX3U-1PSU-5V |
| FX2N-8AD | FX2N-5A | FX3U-2HC | FX2N-232IF | |
| FX3U-4AD | ●溫度調節 | FX3U-1PG | FX3u-16CCL-M | |
| ●模擬量D/A轉換 | FX3u-4LC | FX2N-10PG | FX3u-64CCL | |
| FX3U-4DA | FX3u-20SSC-H | FX2N-64CL-M | ||
| FX2N-10GM | FX3U-ENET-L | |||
| FX2N-20GM | ||||
| FX2N-1RM-E-SET | ||||
| 功能擴展板 | 特殊適配器 | ||
| 通訊用： | 模擬量特殊適配器： | ||
| FX3U-232-BD | RS-232C通訊用 | FX3U-4AD-ADP | 輸入用 |
| FX3U-485-BD | RS-485通訊用 | FX3U-4DA-ADP | 輸出用 |
| FX3U-422-BD | 與RS-422周邊設備通訊用 | FX3U-3A-ADP*2 | 輸入輸出用 |
| FX3U-USB-BD | USB通訊用 | FX3U-4AD-TC-ADP | 熱電偶輸入用 |
| FX3U-4AD-PT-ADP | Pt100輸入用 | ||
| 8點模擬量電位器用： | FX3U-4AD-PTW-ADP | Pt100輸入用 | |
| FX3U-8AV-BD*1 | 8點模擬量電位器用 | FX3U-4AD-PNK-ADP | Pt1000, Ni1000輸入用 |
| 連接特殊適配器用： | 通訊特殊適配器： | ||
| FX3U-CNV-BD | 連接特殊適配器用 | FX3U-ENET-ADP＊3 | Ethernet 通訊用 |
| FX3U-232ADP-MB＊4 | RS-232C（MODBUS）通訊用 | ||
| FX3U-485ADP-MB＊4 | RS-485（MODBUS）通訊用 | ||
| CF卡特殊適配器： | |||
| FX3U-CF-ADP＊2 | 收集數據用 | ||
| 高速輸入輸出特殊適配器 | |||
| FX3U-4HSX-ADP | 高速輸入用 | ||
| FX3U-2HSY-ADP | 高速輸出用 | ||
| 項目 | FX3U/FX3UC |
| I/O點數 | 合計256點(與CC-Link遠程I/O并用時可達到384點) |
| 控制范圍 | 實際I/O256點和遠程I/O256點 |
| 內存容量 | 內置64000步RAM可安裝閃存存儲器盒 |
| 運算處理速度 | 0.065us(基本指令)/0.642us~數百us(應用指令) |
| 指令的種類 | 順序指令：29個 步進梯形圖指令：2個 應用指令：218種 |
| 編程語言 | 步進梯形圖、指令表、SFC步進順控功能圖 |
| 程序控制方法 | 循環運算方式、刷新模式處理 |
| 程序防御 | 16字的關鍵字登錄 |
| 項目 | FX3U/FX3UC |
| 輔助繼電器 | 一般用(可變更)500點(MO~M499) 保持用(可變更)524點(M500~M1023) 保持用(固定)6，656點(M1024~M7679)合計7680點 |
| 特殊輔助繼電器 | 512點(M8000~M8511) |
| 狀態 | 保持用(可變更)…1.000點(SO~S999) 保持用…3.096點(S1000~S4095) 合計4.096點 |
| 計時器 | 100ms計時器…206點 (TO~T191)(T192~T199)(T250~T255) 10ms計時器…46點(T200~T245) 1ms計時器…260點(T246~T249)(T256~T511) 合計512點 |
| 內置模擬量電位器 | 2點*1 |
| 計數器 | 一般用…120點(C0~C99)(C200~C219 保持用-115點(C100~C199)(C220~C234) 合計235點(1位/32位) |
| 高速計數器 | 1相…16點(C235~C250) 2相…5點(C251~C255) 合計21點 |
| 高速計數器處理速度 | 1相(8點) …100kHzx 6點 10kHzx 2點 2相(2點) …50kHz×2點 |
| 實時時鐘 | 年、月、日、小時、分、秒、星期 |
| 數據寄存器 | 一般用…200點(DO~D199) 保持用(可變更)…312點(D200~D511)保持用…7，488點(D512~D7999)合計8.000點 |
| 擴展寄存器 | 32.768點(RO~ER 32767) |
| 擴展文件寄存器 | 32.768點(ERO~ER 32767) 只有在安裝存儲器盒時可使用 |
| 變址寄存器 | 16點 |
| 特殊數據寄存器 | 512點(D8000~D8511) |
| 指針 | 4.096點 |
| 嵌套 | 8點 |
| 輸入中斷 | 6點 |
| 常數 | 1位：10進制(K)-32.768~+32.767 16進制(H)0~FFFF 32位：10進制(K)-2，147，483，648~+2，147，483.647 16進制(H)O~FFFF FFFF |
| 規格型號 | 外形尺寸（W x H x D）mm |
| 16點基本單元 | |
| FX3U-16MR/ES-A | 130 x 90 x 86 |
| FX3U-16MT/ES-A | |
| FX3U-16MT/ESS | |
| FX3U-16MR/DS | |
| FX3U-16MT/DS | |
| FX3U-16MT/DSS | |
| 規格型號 | 外形尺寸（W x H x D）mm |
| 32點基本單元 | |
| FX3U-32MR/DS | 150 x 90 x 86 |
| FX3U-32MT/DSS | |
| FX3U-32MT/DS | |
| FX3U-32MT/ESS | |
| FX3U-32MR/ES-A | |
| FX3U-32MT/ES-A | |
| FX3U-32MS/ES | |
| FX3U-34MR/UA1 | 182 x 90 x 86 |
| 規格型號 | 外形尺寸（W x H x D）mm |
| 48點基本單元 | |
| FX3U-48MR/DS | 182 x 90 x 86 |
| FX3U-48MT/DSS | |
| FX3U-48MT/DS | |
| FX3U-48MR/ES-A | |
| FX3U-48MT/ESS | |
| FX3U-48MT/ES-A | |
| 規格型號 | 外形尺寸（W x H x D）mm |
| 64點基本單元 | |
| FX3U-64MR/DS | 220 x 90 x 86 |
| FX3U-64MT/DSS | |
| FX3U-64MT/DS | |
| FX3U-64MR/ES-A | |
| FX3U-64MT/ESS | |
| FX3U-64MT/ES-A | |
| FX3U-64MS/ES | |
| FX3U-64MR/UA1 | 285 x 90 x 86 |
| 規格型號 | 外形尺寸（W x H x D）mm |
| 80點基本單元 | |
| FX3U-80MR/DS | 285 x 90 x 86 |
| FX3U-80MT/DSS | |
| FX3U-80MT/DS | |
| FX3U-80MR/ES-A | |
| FX3U-80MT/ESS | |
| FX3U-80MT/ES-A | |
| 規格型號 | 外形尺寸（W x H x D）mm |
| 128點基本單元 | |
| FX3U-128MR/ES-A | 350 x 90 x 86 |
| FX3U-128MT/ESS | |
| FX3U-128MT/ES-A | |
| 項目 | 外形尺寸 （W x H x D）mm |
| 128點基本單元 | |
| FX3U-128MR/ES-A | 350 x 90 x 86 |
| FX3U-128MT/ESS | |
| FX3U-128MT/ES-A | |
