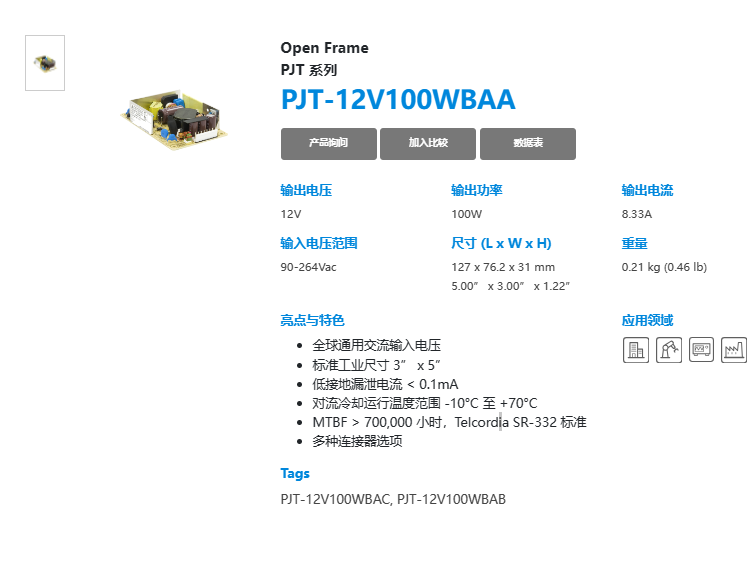

Open Frame PJT 系列 PJT-12V100WBAA
- 交流輸入電壓
- 標準工業尺寸 3” x 5”
- 低接地漏泄電流 < 0.1mA
- 對流冷卻運行溫度范圍 -10°C 至 +70°C
- MTBF > 700,000 小時，Telcordia SR-332 標準
- 多種連接器選項
| 輸出 | PJT-12V40WBA口 | PJT-12V65WBA口 | PJT-12V100WBA口 | PJT-12V100WBB口 | |
| 輸出電壓 | 12V | 12V | 12V | 12V | |
| 輸出電流 | 3.33A | 5.0A | 8.33A | 6.67A（自然對流） 8.33A（強制風冷） |
|
| 輸出功率 | 40W | 60W | 100W | 80W（自然對流） 100W（強制風冷） |
|
| 紋波電壓（20MHz) | 120mVpp | ||||
| 保持時間 | 115VAc | 18mstyp. | 16mstyp. | 20mstyp. | 10mstyp. |
| 230VAc | 90mstyp. | 80mstyp. | |||
| 輸入 | |||||
| 輸入相數 | 單相 | ||||
| 輸入電壓范圍 | 90-264VAc | ||||
| 輸入頻率 | 47-63 Hz | ||||
| 輸入電流 | 115VAc | 0.85Atyp. | 1.50Atyp. | 1.50Atyp. | 2.50Atyp. |
| 滿載效率（100%負載） | 115VAc | 85.0%typ. | 86.0%typ. | 86.5%typ. | 86.0%typ. |
| 230VAc | 86.0%typ. | 86.5%typ. | 88.0%typ. | ||
| 浪涌電流（冷啟動） | 115VAc | 30Atyp. | |||
| 230VAc | 60Atyp. | ||||
| 功率因素 | 符合EN61000-3-2 | ||||
| 漏電流 | 240VAC | <0.1mA | |||
| 機構 | |||||
| 外殼/底架 | — | ||||

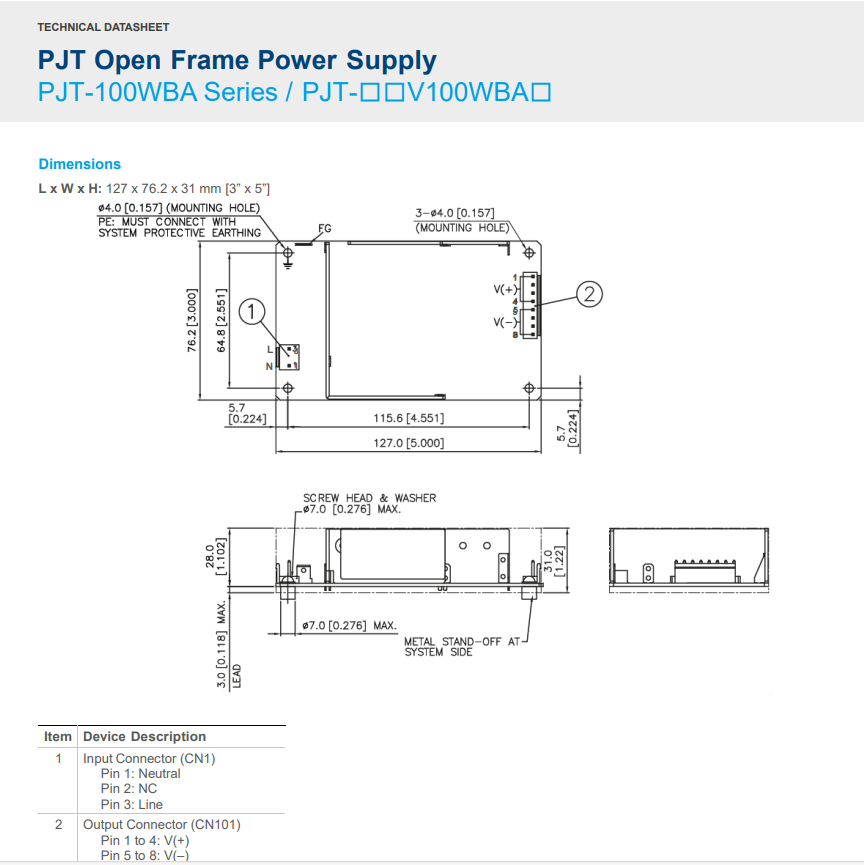

| 尺寸(L×W×H) | mm | 76.2×50.8×22.9 | 101.6×50.8×30 | 127×76.2×31 | 101.6×50.8×31.8 |
| inch | 3.00x2.00×0.90 | 4.00×2.00×1.18 | 5.00×3.00×1.22 | 4.00×2.00×1.25 | |
| 重量 | kg | 0.08 | 0.13 | 0.21 | 0.15 |
| lb | 0.18 | 0.29 | 0.46 | 0.33 | |
| 冷卻方式 | 自然對流 | 自然對流/強制風冷 | |||
| 平均故障間隔時間 | >700,000hrs | ||||
| 環境 | |||||
| 運行溫度 | —10℃至+70℃ | ||||
| 儲存溫度 | —40℃至+85℃ | ||||
| 運行濕度 | 10 至 95% RH (無冷凝) | ||||
| 運行海拔高度 | 0至5,000m(0至16,400ft) | ||||
